久草视频综合在线 成人免费ⅴ片 成不卡在线观看 97视频福利不卡

首頁 > 新聞中心 >

晶粒長大與再結(jié)晶退火

晶粒長大與再結(jié)晶退火

編輯:轉(zhuǎn)自:材料科學(xué)與工程技術(shù) 發(fā)布時間:2024-08-23

晶粒長大和再結(jié)晶退火后的組織


晶粒長大

再結(jié)晶后,再繼續(xù)保溫或升溫,會使晶粒進(jìn)一步長大。


1.正常晶粒長大:表現(xiàn)為大多數(shù)晶粒幾乎同時逐漸均勻長大。是靠晶界遷移,相互吞食而進(jìn)行的,它使界面能減小,是一個自發(fā)過程。

晶粒界面的不同曲率是造成晶界遷移的直接原因,實際上晶粒長大時,晶界總是向著曲率中心的方向移動,并不斷平直化。

因此,晶粒長大過程就是“大吞并小”和凹面變平的過程。在二維坐標(biāo)中,晶界平直且夾角為120℃的六邊形是一維晶粒的最終穩(wěn)定形狀。


2.異常晶粒長大:表現(xiàn)為少數(shù)晶粒突發(fā)性的不均勻長大。是出現(xiàn)少數(shù)較大的晶粒優(yōu)先快速成長,逐步吞食掉其周圍的大量小晶粒,最后形成非常粗大的組織,使力學(xué)性能大大降低,稱為二次再結(jié)晶。

發(fā)生異常晶粒長大的基本條件:正常晶粒長大過程被分散相微粒、織構(gòu)或表面的熱蝕溝等所強烈阻礙。其驅(qū)動力來自界面能的降低,而不是來自應(yīng)變能。

再結(jié)晶退火后的組織

1再結(jié)晶退火后的晶粒大小

再結(jié)晶退火后的晶粒大小主要取決于預(yù)先變形度和退火溫度。通常,變形度越大,退火后的晶粒越細(xì)小,而退火溫度越高,則晶粒越粗大。

2再結(jié)晶織構(gòu)

通常具有變形織構(gòu)的金屬經(jīng)再結(jié)晶后的新晶粒若仍具有擇優(yōu)取向,稱為再結(jié)晶織構(gòu)。

再結(jié)晶織構(gòu)形成機制:

(1)定向生長理論

(2)定向形核理論

3退火孿晶

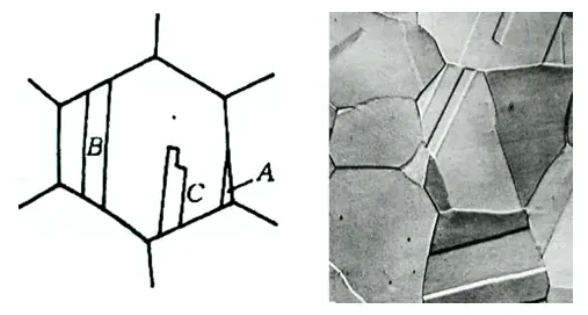

某些面心立方金屬和合金如銅及銅合金、鎳及鎳合金和奧氏體不銹鋼等冷變形后經(jīng)再結(jié)晶退火后會出現(xiàn)退火孿晶,原因是因為這些金屬層錯能低,滿足孿晶生長的能量條件。


面心立方的孿晶面為{111}。形成退火孿晶需在堆垛過程中發(fā)生層錯,即又正常的…ABCABC…改變?yōu)椤瑼BBACBACABABC…,其中與兩面為共格孿晶界面,其間的晶體則構(gòu)成一退火孿晶帶。

退火孿晶的形成機制:一般認(rèn)為退火孿晶是在晶粒生長過程中形成的。形成退火孿晶必須滿足能量條件,層錯能低的晶體容易形成退火孿晶。


聲 明:文章內(nèi)容來源于材料科學(xué)與工程技術(shù)。僅作分享,不代表本號立場,如有侵權(quán),請聯(lián)系小編刪除,謝謝!


平凉市| 志丹县| 南宫市| 高州市| 深州市| 无极县| 苗栗县| 栖霞市| 彰武县| 平邑县| 绍兴县| 淅川县| 阜南县| 三门峡市| 敖汉旗| 兴隆县| 绥宁县| 广元市| 丰宁| 清河县| 芷江| 壤塘县| 淄博市| 巨鹿县| 永安市| 澎湖县| 涟水县| 新疆| 凉城县| 辉县市| 唐海县| 桦南县| 卢氏县| 米林县| 洪雅县| 洞头县| 哈尔滨市| 嘉善县| 古蔺县| 平凉市| 墨脱县|
